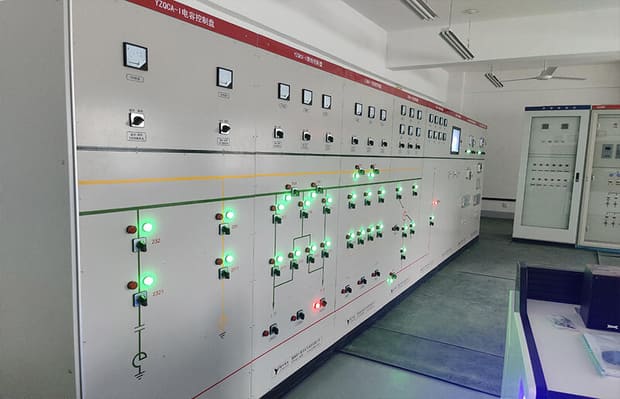

某新能源场站投运前，客户需要确认继电保护装置定值、压板状态和出口回路是否满足验收要求。
我司开展继电保护核验，重点确保现场配置与提交资料一致。
项目背景
继电保护是电力系统安全运行的重要防线。投运前如果定值、压板或出口回路存在错误，可能影响故障切除。
该项目现场保护装置已完成基础调试，但资料版本较多，需要第三方复核。
我司工作
我司按定值单核对装置显示，结合二次回路图检查压板和出口回路，并记录动作和后台信号。
- 定值核对：核查定值单、装置显示和版本日期是否一致。
- 压板状态：检查功能压板、出口压板和现场标识状态。
- 出口回路：验证跳闸、告警和闭锁回路动作关系。
- 后台信号：核查保护动作、复归和异常信号上传。
服务细节
继电保护测试前，我司先确认工作许可、运行方式和安全隔离措施。保护测试不能为了追求动作完整而引入现场风险。
测试结束后，工程师复核装置复归、后台信号复位和压板状态，确保现场恢复到投运前确认状态。
- 安全确认：核对工作票、端子排、二次图纸和现场隔离状态。
- 定值核验：比对定值单、装置显示和最终资料版本。
- 动作记录：记录启动量、动作时间、出口状态和后台信号。
- 资料归档：将定值单、动作报告、截图和信号表统一整理。
交付结果
测试发现2项资料与现场不一致问题，客户现场完成资料替换和后台名称修订。复测后配置与资料一致。
我司提交继电保护测试报告，客户将最终定值单、装置截图、动作报告和后台信号表统一归档。
保护核验结束后，客户将最终资料包交给运行班组培训使用。班组人员可以通过报告了解每个保护动作对应的后台信号，减少投运初期误读告警的可能。
客户反馈
客户将保护测试报告、最终定值单、动作记录和后台信号表统一归档，作为投运前保护资料包。
运维负责人反馈，报告既关注动作结果，也关注测试后的状态恢复和资料一致性，投运前更放心。
客户反馈，报告把保护动作和资料状态都核清楚了，投运前风险更可控。
运维人员认为动作记录、后台截图和定值单放在同一报告中，后续复查方便很多。
